Imán Suspendido
Los imanes suspendidos son la columna vertebral de la industria de procesos continuos.
Los imanes permanentes suspendidos se instalan sobre las líneas de transporte y se utilizan para extraer impurezas de hierro mezcladas con el producto que se mueve en la cinta transportadora. También se pueden utilizar en cualquier otro sistema de alimentación de material para evitar daños a trituradoras, molinos y otros equipos de manipulación de materiales. Estos imanes se pueden fabricar con diseño autolimpiante si se requiere (Separador Magnético Overband).
Los imanes permanentes suspendidos se instalan sobre cintas transportadoras o transportadores de rodillos, antes del detector de metales, para atrapar todas las partículas ferrosas/de hierro grandes y sueltas que puedan dañar la maquinaria en proceso y sus componentes.
Características

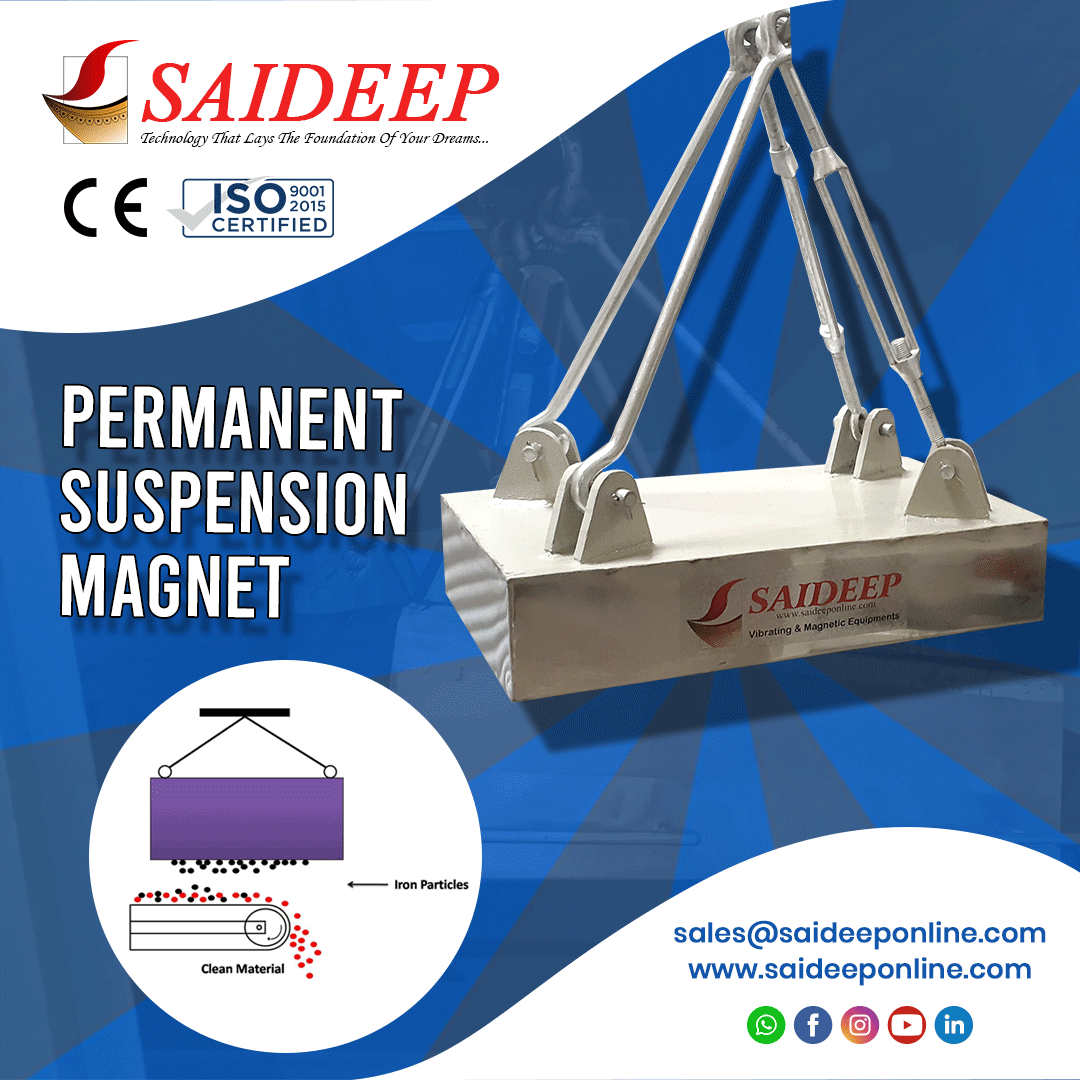

El magnetismo en un imán permanente suspendido se produce mediante un ensamblaje interno de imanes encerrados en una carcasa de acero inoxidable amagnético. El imán se suspende mediante tensores, grilletes en D, cables de acero y ganchos de suspensión.
La potencia magnética del imán suspendido se diseña en función de la profundidad del material y la velocidad de la cinta transportadora. Es posible alcanzar alturas de operación de hasta 400 mm. El imán suspendido también se puede utilizar junto con una polea magnética para lograr resultados del 100%.
Especificaciones
Imán Suspendido Permanente
| Ancho de banda (mm) | Altura de operación (mm) | |||||
|---|---|---|---|---|---|---|
| 100 | 150 | 200 | 250 | 300 | 350 | |
| Ancho del imán (mm) | ||||||
| 400 | 300 | 300 | 300 | 300 | 300 | 300 |
| 500 | 400 | 400 | 400 | 400 | 400 | 400 |
| 600 | 500 | 500 | 500 | 500 | 500 | 500 |
| 700 | 600 | 600 | 600 | 600 | 600 | 600 |
| 800 | 700 | 700 | 700 | 700 | 700 | 700 |
| 900 | 800 | 800 | 800 | 800 | 800 | 800 |
| 1000 | 900 | 900 | 900 | 900 | 900 | 900 |
| 1100 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| 1200 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| 1300 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 |
| 1400 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 |
| 1500 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 |
| Longitud del imán (mm) | 500 | 550 | 800 | 1000 | 1300 | 1300 |
Especificaciones técnicas estándar
| Tipo de imán | Ferrita de Estroncio |
|---|---|
| Grado del imán | Y35 |
| Fuerza magnética en la superficie | 2500 Gauss (+/- 10%) en la superficie del imán |
| Relación L/D | 5:1 |
| Fuerza magnética a la altura de operación | Mínimo 400 Gauss a la altura de operación deseada |
| Accesorios estándar | Argolla de anclaje (Bull Ring) con 2 tensores ajustables y 2 fijos (el cable de acero corre por cuenta del cliente) |
Mejora opcional: Placa deslizante de limpieza manual (Manual Slide Sheet)
Aplicaciones
- Agregados | Líneas de trituración y cribado de canteras o carbón
- Líneas de procesamiento de bagazo
- Industria procesadora de azúcar
- Líneas de lavado de arena
- Industria cementera
- Líneas de reciclaje de plástico
- Plantas de recuperación de caucho
- Industria minera
- Procesamiento agroalimentario
